Aluminium platen inclusief zetting

Aluminium platen inclusief zetting zijn platen die op maat gesneden en daarna omgevouwen zijn tot een hoekprofiel, bakje of beugel. U bestelt het in één keer, met één prijs. De zetlijnen tekent u zelf in de configurator.

Per zetlijn kiest u de hoek, van 1 tot 179 graden vanaf vlak, en of het omgezette deel omhoog of omlaag gaat. Omlaag zetten kost niets extra. De configurator toont direct of uw ontwerp binnen de regels van de zetmachine blijft.

Teken en bereken uw zetwerk

Aluminium platen inclusief zetting: de regels

Zetten heeft een paar vaste regels. De configurator controleert ze terwijl u tekent, zodat u niet achteraf hoort dat iets niet kan.

De kleinste flens (het omgezette deel) is 5 × de plaatdikte plus 3 mm, en nooit minder dan 13 mm. Bij 4 mm plaat is dat 23 mm.
De flens wordt gemeten vanaf de onderkant van de plaat. In de tekening ziet u erbij hoe hoog het omgezette deel boven de plaat uitkomt.
Een zetlijn is hoogstens 3.100 mm lang. Boven 2.500 mm mag het omgezette deel hoogstens 250 mm diep zijn.
Gaten moeten minstens 5 × de plaatdikte van een zetlijn blijven, anders vervormen ze.
Een onderdeel kan tot 12 zetlijnen hebben.

Kleinste flens per plaatdikte

Bij aluminium platen inclusief zetting geldt: hoe dikker de plaat, hoe groter de flens minimaal moet zijn. Dit zijn de kleinste maten, gemeten vanaf de onderkant van de plaat.

2 mm: 13 mm
3 mm: 18 mm
4 mm: 23 mm
5 mm: 28 mm
6 mm: 33 mm
8 mm: 43 mm
10 mm: 53 mm

Hoek en richting van de zetting

U kiest per zetlijn een hoek van 1 tot 179 graden vanaf vlak. Een omslag van 180 graden kan niet. De terugvering van het aluminium compenseert de snijpartner, dus u tekent de hoek die u wilt hebben. De tolerantie op de hoek is 1 graad.

Omhoog betekent dat de rand naar u toe komt als u op de tekening kijkt; omlaag is de andere kant op. Het symbool op de tekening toont de richting, en omlaag zetten kost niets extra.

Het zijaanzicht en het 3D-voorbeeld

Bij elke zetlijn toont de configurator een zijaanzicht met de maten van de flens, de hoek en de plaatdikte. Ook ziet u het onderdeel gevouwen in 3D, kunt u het draaien en ziet u of delen elkaar raken.

U tekent altijd het platte onderdeel; de prijs volgt uit die maten en het aantal zettingen. Het 3D-beeld is een controle, geen aparte bestelling.

Kruisende zetlijnen en bakjes

Kruisen twee zetlijnen elkaar, zoals bij een bak, dan knipt u de hoekjes weg en komt op het kruispunt een ontlastgat met een diameter gelijk aan de plaatdikte. Zo scheurt het materiaal niet. Een uitgewerkt voorbeeld staat bij een bakje op maat.

Een lang hoekprofiel is een eenvoudiger geval van aluminium platen inclusief zetting: zie aluminium profielen op maat. Alle achtergrond over het vouwen leest u bij aluminium zetten.

Prijs van het zetten

Het zetten bij aluminium platen inclusief zetting wordt per zetting berekend, en de prijs per zetting wordt lager naarmate een bestelling meer zettingen bevat. De exacte prijs ziet u direct in de configurator.

Is een zetting te lang of te diep, dan toont de configurator uitleg over een inkeping. Daarmee kunt u het onderdeel toch zo ontwerpen dat het gemaakt kan worden.

Zo ontwerpt u het: steunbeugel met een rechte en een schuine flens

Let op: dit is een voorbeeld en een idee om mee te beginnen, geen gecontroleerd of kant-en-klaar ontwerp. Wij zijn niet verantwoordelijk voor fouten in dit voorbeeld of voor de geschiktheid ervan voor uw toepassing (passing, sterkte, veiligheid, montage). Wij raden u aan uw eigen ontwerp uit te werken in de configurator en alle maten zelf te controleren.

Een voorbeeld, gemaakt met ons eigen platform. Elk project is anders: elke laadbak, kast, trap of drempel heeft zijn eigen maten. Meet uw eigen situatie op, pas de tekening aan en kies zelf de dikte en uitvoering.

Teken een rechthoek van 400 × 160 mm: de uitslag van de beugel.
Maak in het midden een sleuf van 120 × 10 mm voor de bevestiging aan de ondergrond.
Voeg links twee gaten van ⌀ 9 mm toe, 40 mm vanaf de linkerrand, en rechts twee gaten op dezelfde hoogtes.
Zet de linker rand 80 mm omhoog (90°) en de rechter rand 70 mm omhoog onder een hoek van 45°.

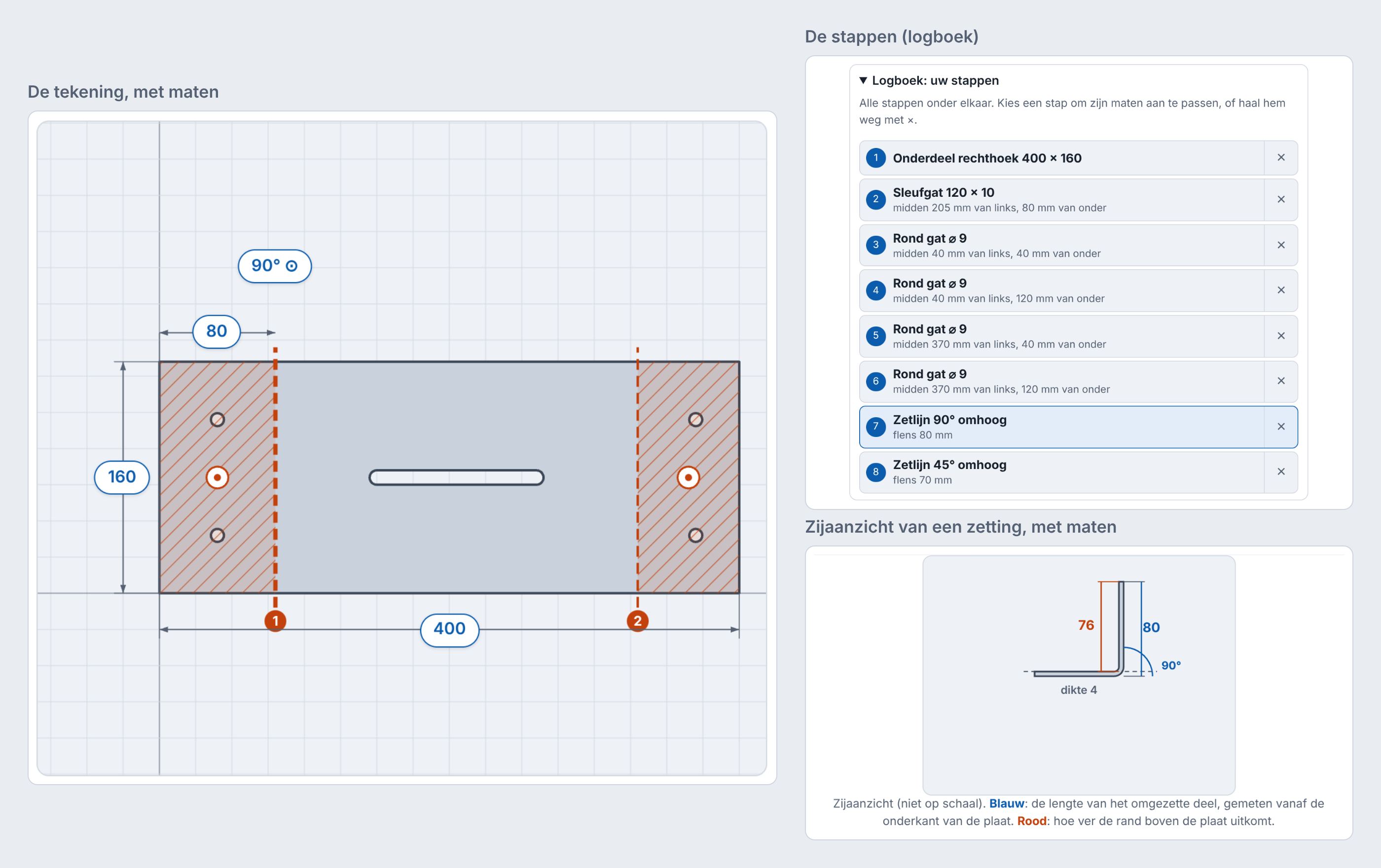

Tekening van een beugel van 400 × 160 mm met een middensleuf, vier gaten van 9 mm en twee zetlijnen op 80 mm van links en 70 mm van rechts — De tekening in ons platform, met de maten en de lijst met stappen.

Fotorealistische weergave van een aluminium beugel van 4 mm met links een rechte opstaande flens en rechts een flens die 45 graden omhoog staat — Het onderdeel zoals het uit de plaat komt, gezet en klaar om te monteren (weergave).

Past dit niet bij uw situatie? Pas het ontwerp zelf aan: open het in de configurator, wijzig de maten, gaten en zettingen, en de prijs volgt uw tekening. Ook de plaat kiest u daar zelf: vlakke plaat of traanplaat, en de legering en dikte die u wilt.

Open dit ontwerp in de configurator

Voorbeelden met prijs

Dit zijn voorbeelden met actuele prijzen, inclusief btw, direct uit onze prijsmodule. Uw onderdeel heeft andere maten: die rekent u in een halve minuut door.

Hoekbeugel

100 × 200 mm, 5754, 3 mm, 1 zetting, 2 stuks

Prijs wordt opgehaald…

Pas aan in de configurator
U-profiel

150 × 600 mm, 5754, 3 mm, 2 zettingen

Prijs wordt opgehaald…

Pas aan in de configurator
Z-profiel

120 × 800 mm, 5754, 3 mm, 2 zettingen

Eén zetting omhoog, één omlaag.

Prijs wordt opgehaald…

Pas aan in de configurator
Bakje

300 × 300 mm, 5754, 2 mm, 4 zettingen

Met vier zettingen en vier hoekjes weggeknipt.

Prijs wordt opgehaald…

Pas aan in de configurator

Veelgestelde vragen

Wat zit er in aluminium platen inclusief zetting?

Het snijden uit plaat op uw maat en het zetten van de zetlijnen die u tekent, in één bestelling en met één prijs. Lassen, coaten en monteren zitten er niet bij.

Hoeveel graden kan ik zetten?

Van 1 tot en met 179 graden vanaf vlak, omhoog of omlaag. Een omslag van 180 graden kan niet.

Kost zetten naar beneden meer?

Nee, omhoog en omlaag zetten kosten hetzelfde.

Waarom kan mijn flens niet korter?

De zetmachine heeft een minimale flens nodig om de plaat vast te houden. Die is 5 × de plaatdikte plus 3 mm, met minimaal 13 mm. De configurator toont de kleinste maat bij uw dikte.

Compenseren jullie de terugvering?

Ja, de snijpartner compenseert de terugvering. U tekent de hoek die u wilt hebben.

Kan ik ook traanplaat laten zetten?

Ja, naar beide kanten, met dezelfde regels. U kiest aan welke kant het patroon zit; zie traanplaat op maat.

Wat als mijn onderdeel niet te zetten is?

Dan meldt de configurator wat er mis is. Komt u er niet uit, stuur uw ontwerp dan met de knop Komt u er niet uit? naar ons; we antwoorden met een voorstel.
