Aluminium traanplaat op maat
Aluminium traanplaat op maat is plaat met een reliëfpatroon dat grip geeft. Daarom wordt het gebruikt voor vloeren, treden, laadbakken en trappen. Bij ons bestelt u het op uw maat, met gaten en zettingen.
We leveren twee uitvoeringen: 2,5/4 (2,5 mm plaat, met patroon 4 mm dik, 7,64 kg/m²) en 5/6,5 (5 mm plaat, met patroon 6,5 mm dik, 14,39 kg/m²). De legering van beide uitvoeringen is 5754 H114. Hieronder leest u hoe u kiest en waar u op moet letten.
Aluminium traanplaat op maat: twee uitvoeringen
De dunne uitvoering is licht en past bij wanden, kleppen en platen die op een ondergrond liggen. Ligt de plaat op een vloer of een andere bestaande ondergrond, dan is 2,5/4 meestal genoeg. Overbrugt de plaat zelf een opening of ligt hij vrij, zoals een plank, een brug, een helling of een trede tussen draagbalken, dan is 5/6,5 gebruikelijk.
5/6,5 is de zwaardere, stevigere uitvoering die zwaarder belast kan worden dan 2,5/4. Of een uitvoering voor uw toepassing volstaat en wat het onderdeel moet dragen, bepaalt u zelf, zo nodig met een constructeur. Wij geven geen draagvermogen op; dit is geen berekening.
Beide uitvoeringen zijn als voorbeeld in de configurator te openen: het ontwerp van de opstaptrede is er in 2,5/4, en onder het ontwerp staat de link "Ook mogelijk" voor dezelfde trede in 5/6,5. Het zijn voorbeelden: elke vloer, trede of plaat is anders, dus meet uw eigen situatie op en kies zelf dikte en uitvoering.
- 2,5/4: licht, 7,64 kg/m², goed te zetten, meestal genoeg voor een plaat op een ondergrond.
- 5/6,5: dikker en zwaarder, 14,39 kg/m², goed te zetten, gebruikelijk voor een plaat die vrij ligt of overbrugt.
Kies de kant van het patroon
Bij traanplaat bepaalt u aan welke kant het patroon zit: de bovenkant (de kant die u in de tekening ziet) of de onderkant. Dat kiest u bij het bestellen; zonder die keuze kunt u niet afrekenen.
Bij zetten blijft het patroon aan de gekozen kant, ook na het zetten. Denk dus vooraf na welke kant na het vouwen zichtbaar of begaanbaar moet zijn.
Zetten en gaten
Traanplaat kan naar beide kanten gezet worden met dezelfde regels als vlakke plaat: de flens is minstens 5 × de plaatdikte plus 3 mm. Alle regels staan bij platen inclusief zetting.
Kiest u 5/6,5 in plaats van 2,5/4, dan moet een omgezette rand breder zijn: bij 4 mm totaaldikte is de kleinste flens 23 mm, bij 6,5 mm is dat 35,5 mm. Een trede met randen van 30 mm in 2,5/4 krijgt in 5/6,5 daarom randen van 40 mm; beide zijn als ontwerp te openen.
Of verzonken gaten in traanplaat mogelijk zijn, bevestigen wij op aanvraag. Gewone gaten en sleuven snijden wij met de laser.
Gewicht van traanplaat
Het gewicht berekent u net als bij vlakke plaat: lengte in meters × breedte in meters × kg per m². Een trede van 1.000 × 280 mm in 5/6,5 weegt zo ongeveer 4 kg, en een laadvloer van 1,2 × 0,8 m in 2,5/4 ongeveer 7,3 kg.
Het gewicht bepaalt ook de verzending: een pakket is tot 31,5 kg. Een lijst met alle gewichten staat bij het gewicht van aluminium plaat per m².
Bestellen: wat u moet bevestigen
Voor een prijs hoeft u de kant van het patroon nog niet te kiezen, voor een bestelling wel. Ook gaat u bij het bestellen akkoord met de toleranties volgens ISO 2768-v en met krasarme levering: de plaat is krasarm, niet krasvrij, en komt zonder beschermfolie.
Aluminium traanplaat op maat gaat per PostNL-pakket tot 31,5 kg. Een plaat van 2 m² in 5/6,5 weegt al bijna 29 kg; veel grotere stukken krijgen daarom een offerte voor het transport.
Waar gebruikt u traanplaat voor
Aluminium traanplaat op maat gebruikt u voor laadvloeren en wanden in bestelbussen, treden en bordessen, en bescherming van laadbakken en hoeken. Bekijk de uitwerking bij traanplaat in een pickup-laadbak of traanplaat voor een trap. Een gezette helling over een lage drempel staat bij aluminium drempelhelling.
Voor trappen of machines gelden vaak eisen waar wij niet voor instaan. Wij doen geen constructieberekeningen en toetsen niet aan trap- of machine-eisen; leg dat zo nodig voor aan een deskundige.

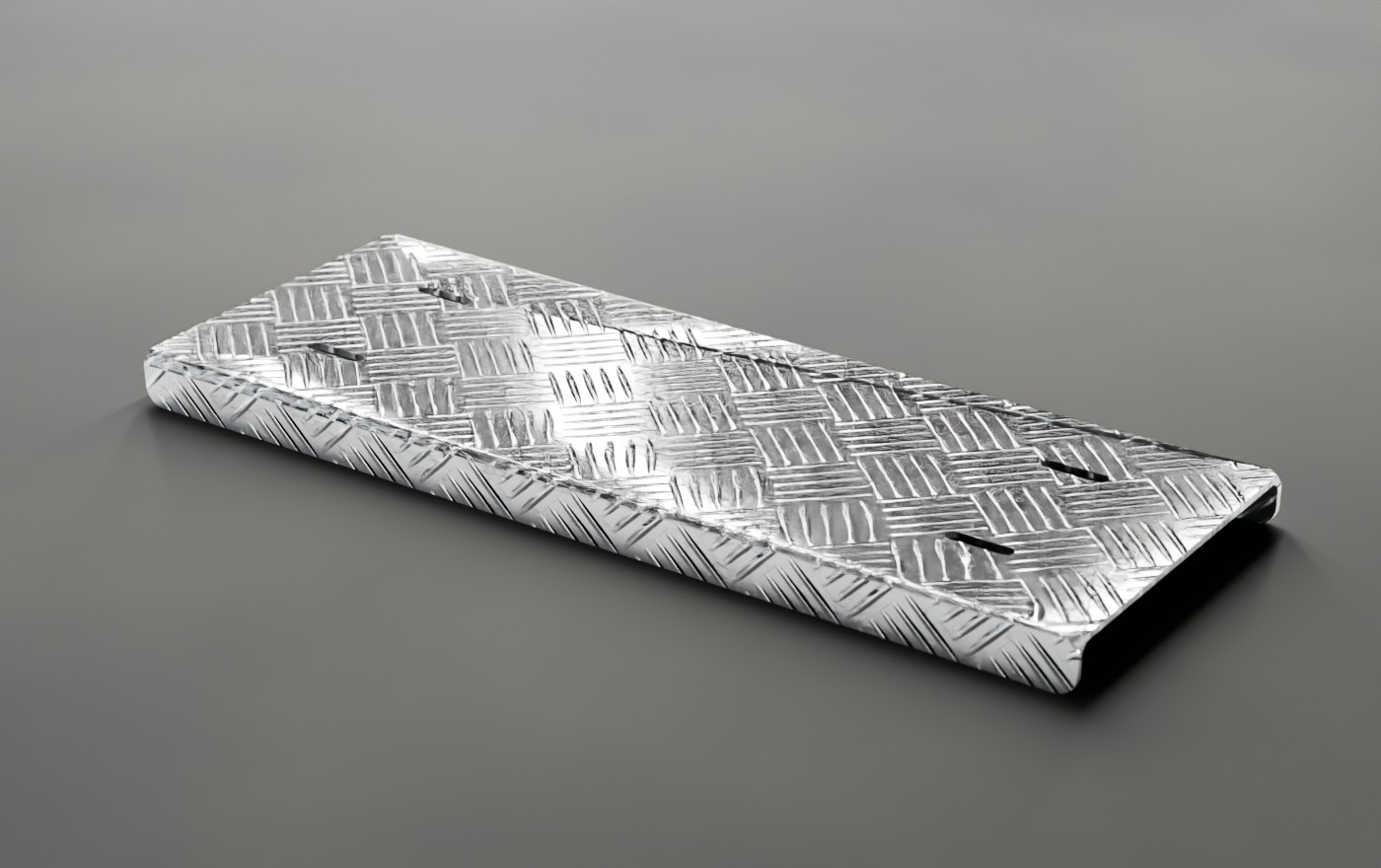

Zo ontwerpt u het: opstaptrede met omgezette randen
Let op: dit is een voorbeeld en een idee om mee te beginnen, geen gecontroleerd of kant-en-klaar ontwerp. Wij zijn niet verantwoordelijk voor fouten in dit voorbeeld of voor de geschiktheid ervan voor uw toepassing (passing, sterkte, veiligheid, montage). Wij raden u aan uw eigen ontwerp uit te werken in de configurator en alle maten zelf te controleren.
Een voorbeeld, gemaakt met ons eigen platform. Elk project is anders: elke laadbak, kast, trap of drempel heeft zijn eigen maten. Meet uw eigen situatie op, pas de tekening aan en kies zelf de dikte en uitvoering. Dit voorbeeld gebruikt traanplaat 2,5/4; de andere uitvoering bestelt u ook.

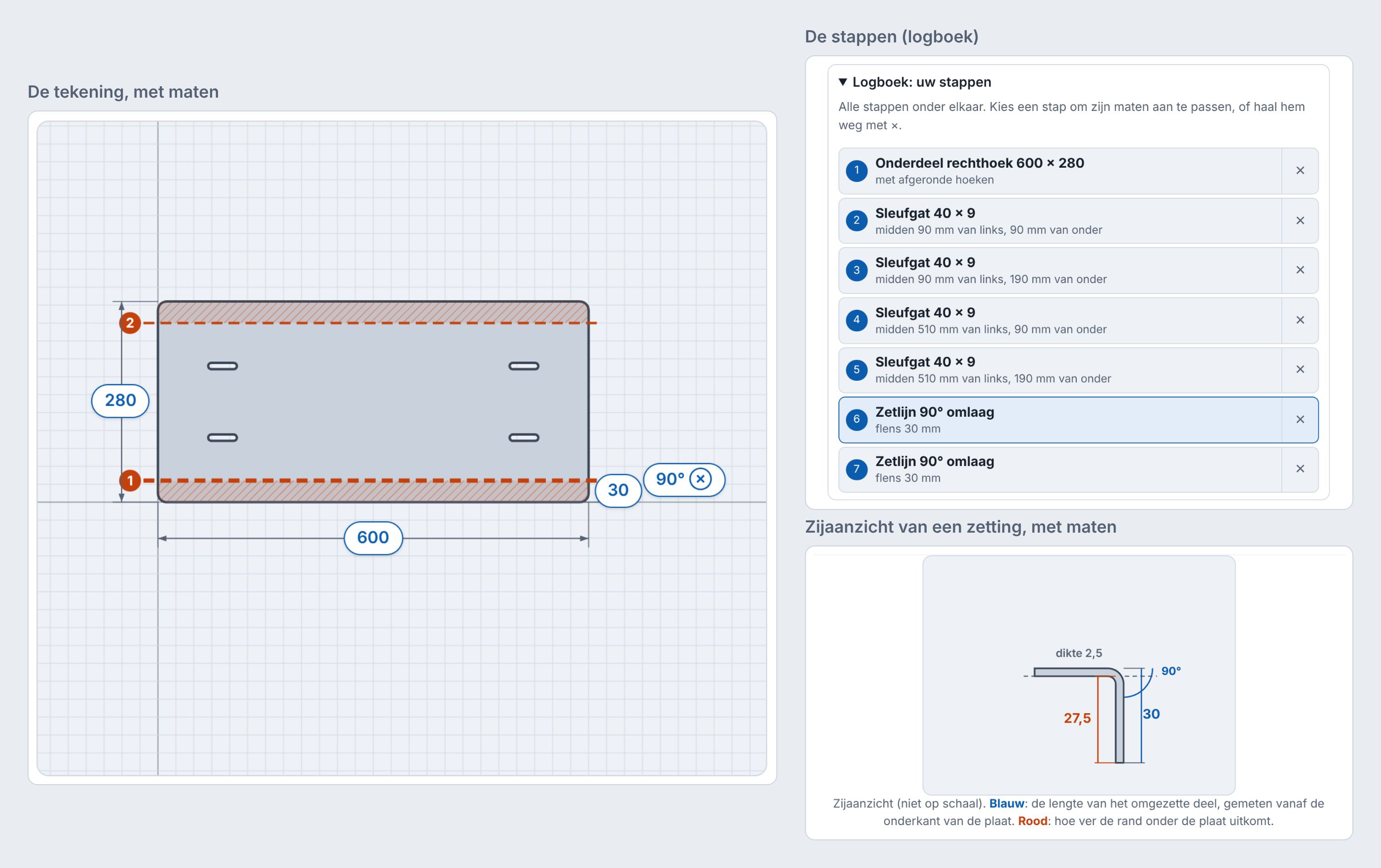

- Teken een rechthoek van 600 × 280 mm: de trede, met het patroon aan de bovenkant.
- Rond de vier hoeken af met een radius van 12 mm.
- Voeg vier sleuven van 40 × 9 mm toe voor de bevestiging aan het frame.
- Zet de voorrand en de achterrand 30 mm omlaag (90°), zodat de trede stijf wordt en de randen glad zijn.
Past dit niet bij uw situatie? Pas het ontwerp zelf aan: open het in de configurator, wijzig de maten, gaten en zettingen, en de prijs volgt uw tekening. Ook de plaat kiest u daar zelf: vlakke plaat of traanplaat, en de legering en dikte die u wilt.
Open dit ontwerp in de configurator
Ook mogelijk: Dezelfde trede in zwaardere traanplaat 5/6,5 (met omgezette randen van 40 mm) (open in de configurator).
Voorbeelden met prijs
Dit zijn voorbeelden met actuele prijzen, inclusief btw, direct uit onze prijsmodule. Uw onderdeel heeft andere maten: die rekent u in een halve minuut door.
Let op: dit is een voorbeeld en een idee om mee te beginnen, geen gecontroleerd of kant-en-klaar ontwerp. Wij zijn niet verantwoordelijk voor fouten in dit voorbeeld of voor de geschiktheid ervan voor uw toepassing (passing, sterkte, veiligheid, montage). Wij raden u aan uw eigen ontwerp uit te werken in de configurator en alle maten zelf te controleren.
-
Laadvloer
1200 × 800 mm, Traanplaat 2,5/4
Prijs wordt opgehaald…
-
Trede
1000 × 280 mm, Traanplaat 5/6,5, 3 stuks
Prijs wordt opgehaald…
-
Gezette hoekbescherming
300 × 400 mm, Traanplaat 2,5/4, 1 zetting
Prijs wordt opgehaald…
Veelgestelde vragen
Wat kost aluminium traanplaat op maat?
De prijs ziet u direct in de configurator. Hij volgt uit het gewicht van de plaat die uw onderdeel inneemt, plus snijden en zetten. Zie wat bepaalt de prijs.
Hoeveel weegt traanplaat?
De uitvoering 2,5/4 weegt 7,64 kg per m² en 5/6,5 weegt 14,39 kg per m².
Welke uitvoering van aluminium traanplaat op maat kies ik?
Beide zijn altijd te bestellen. Ligt de plaat op een ondergrond, dan is 2,5/4 meestal genoeg; overbrugt hij vrij een opening, dan is 5/6,5 gebruikelijk en die kan zwaarder belast worden. Wij geven geen draagvermogen op: u beoordeelt de keuze zelf, zo nodig met een constructeur.
Wat betekent 2,5/4?
De plaat zelf is 2,5 mm dik; samen met het patroon is de totale dikte 4 mm. Bij 5/6,5 is de plaat 5 mm en met patroon 6,5 mm.
Kan ik het patroon aan de onderkant krijgen?
Ja, bij het bestellen kiest u de bovenkant of de onderkant.
Kunnen jullie traanplaat verzinken (gaten verzinken)?
Dat bevestigen wij op aanvraag. Stuur uw ontwerp via Komt u er niet uit? en we laten u weten of het kan.
Is traanplaat ook in 5083 verkrijgbaar?
Aluminium traanplaat op maat bestelt u in de uitvoeringen 2,5/4 en 5/6,5. Een andere legering kiest u daarbij niet; neem contact met ons op als u iets anders zoekt.
Direct uw prijs
Vul uw maten in of teken uw eigen vorm. U ziet meteen wat het kost, inclusief verzending naar uw adres in Nederland.
