Welke dikte aluminium plaat kiest u?
Welke dikte aluminium plaat u nodig heeft, hangt af van wat de plaat moet doen: bekleden, dragen of beschermen. Dunner is lichter en goedkoper, dikker is stijver en moeilijker te zetten. Hieronder een route in vijf stappen, een tabel per dikte en een uitgewerkt voorbeeld.
Het blijft een richtlijn en geen berekening. Wordt uw onderdeel zwaar belast of draagt het mensen, laat dan een constructeur de dikte vaststellen.
In vijf stappen naar de juiste dikte
Beantwoord deze vragen in volgorde; na stap vijf heeft u een dikte en een prijs.
- Bepaal de functie: bekleden of afdekken (dun), een beugel of behuizing (middel), of dragen en beschermen (dik).
- Schat de belasting en de vrije overspanning. Een grote plaat zonder steun voelt bij dezelfde dikte slapper dan een kleine.
- Moet de plaat gezet worden? Controleer dan de kleinste flens van de dikte die u overweegt.
- Reken het gewicht uit en vergelijk dat met wat u kunt tillen, monteren en laten verzenden.
- Zet twee diktes in de configurator naast elkaar en kijk wat het prijsverschil is.
Tabel per dikte
Welke dikte aluminium plaat u ook kiest, voor 5754 gelden deze gegevens. Het gebruik is gebruikelijk, geen garantie voor uw situatie.
- 2 mm: 5,46 kg per m², kleinste flens 13 mm. Bekleding, afdekking, kastdeuren, bordjes.
- 3 mm: 8,19 kg per m², kleinste flens 18 mm. Beugels, behuizingen, kantplaten.
- 4 mm: 10,92 kg per m², kleinste flens 23 mm. Bodemplaten, vloeren, beschermplaten.
- 5 mm: 13,65 kg per m², kleinste flens 28 mm. Voetplaten en lichte constructie.
- 6 mm: 16,38 kg per m², kleinste flens 33 mm. Constructie en machinebouw.
- 8 mm: 21,84 kg per m², kleinste flens 43 mm. Zware constructie.
- 10 mm: 27,30 kg per m², kleinste flens 53 mm. Zware constructie en voetplaten.
Traanplaat: 2,5/4 of 5/6,5 kiezen
Bij traanplaat zijn er twee uitvoeringen, dus de keuze is overzichtelijker dan bij vlakke plaat. Kijk eerst of er iets onder de plaat ligt of dat hij vrij ligt. Dit is een vuistregel uit de praktijk:
- Ligt de plaat op een vloer of een andere bestaande ondergrond, dan is 2,5/4 meestal genoeg.
- Overbrugt de plaat zelf een opening of ligt hij vrij, zoals een plank, een brug, een helling of een trede tussen draagbalken, dan is 5/6,5 gebruikelijk.
- 5/6,5 kan zwaarder belast worden dan 2,5/4. Het is ook bijna twee keer zo zwaar: 14,39 tegen 7,64 kg per m².
Welke dikte aluminium plaat bij zetten?
Hoe dikker de plaat, hoe groter de kleinste flens (5 × de plaatdikte plus 3 mm, minimaal 13 mm) en hoe groter de afstand tussen een gat en een zetlijn (5 × de dikte). Een bakje van 30 mm hoog kan in 4 mm nog, maar in 8 mm niet meer met een flens van 30 mm.
Heeft u veel zetten, dan is 2 tot 5 mm het gemakkelijkst. Lees de regels bij aluminium zetten.
Dikte en gewicht
Bij de keuze welke dikte aluminium plaat past, telt het gewicht mee. Het groeit evenredig met de dikte: dubbel zo dik is dubbel zo zwaar. Een pakket mag tot 31,5 kg wegen; zwaardere bestellingen worden over meer pakketten verdeeld of zijn op aanvraag. Zie het gewicht per m².
Bij traanplaat is de opgegeven dikte het totaal: 2,5/4 is een plaat van 2,5 mm met een totaaldikte van 4 mm, 5/6,5 een plaat van 5 mm met 6,5 mm totaal. Zie traanplaat op maat.
Een voorbeeld uitgewerkt
U wilt een afdekplaat van 600 × 400 mm voor een kast. Dat is 0,24 m². In 2 mm weegt hij 0,24 × 5,46 = 1,31 kg, in 4 mm 0,24 × 10,92 = 2,62 kg. Een afdekplaat die niets draagt, is in 2 mm goed te maken; hij heeft dan wel zijn flens nodig van minstens 13 mm als u hem zet.
Wordt het een bodemplaat waar spullen op staan, kies dan 4 mm of dikker en laat de belasting beoordelen. De twee voorbeelden hieronder geven direct het prijsverschil.
Veelgemaakte fouten
Dit zien wij vaak misgaan.
- Een te dunne plaat over een grote overspanning kiezen. Hij doorbuigt dan.
- Bij de vraag welke dikte aluminium plaat u nodig heeft, voor de zekerheid te dik kiezen. Het wordt zwaarder, duurder en lastiger te zetten.
- Vergeten dat een dikkere plaat een grotere flens en een grotere afstand gat-zetlijn vraagt.
- De totaaldikte van traanplaat aanzien voor de plaatdikte.

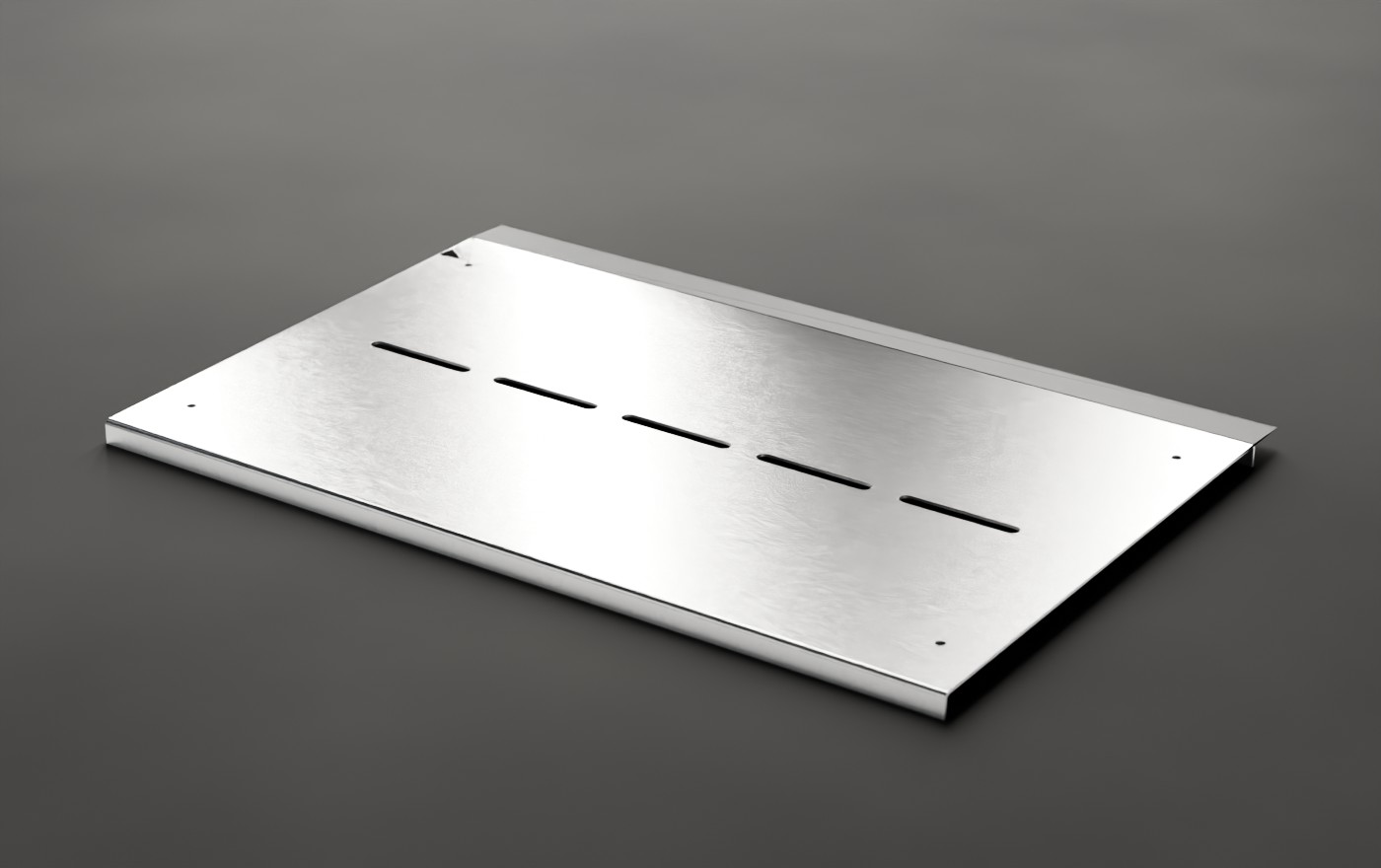

Zo ontwerpt u het: afdekplaat voor een kast
Let op: dit is een voorbeeld en een idee om mee te beginnen, geen gecontroleerd of kant-en-klaar ontwerp. Wij zijn niet verantwoordelijk voor fouten in dit voorbeeld of voor de geschiktheid ervan voor uw toepassing (passing, sterkte, veiligheid, montage). Wij raden u aan uw eigen ontwerp uit te werken in de configurator en alle maten zelf te controleren.
Een voorbeeld, gemaakt met ons eigen platform. Elk project is anders: elke laadbak, kast, trap of drempel heeft zijn eigen maten. Meet uw eigen situatie op, pas de tekening aan en kies zelf de dikte en uitvoering.

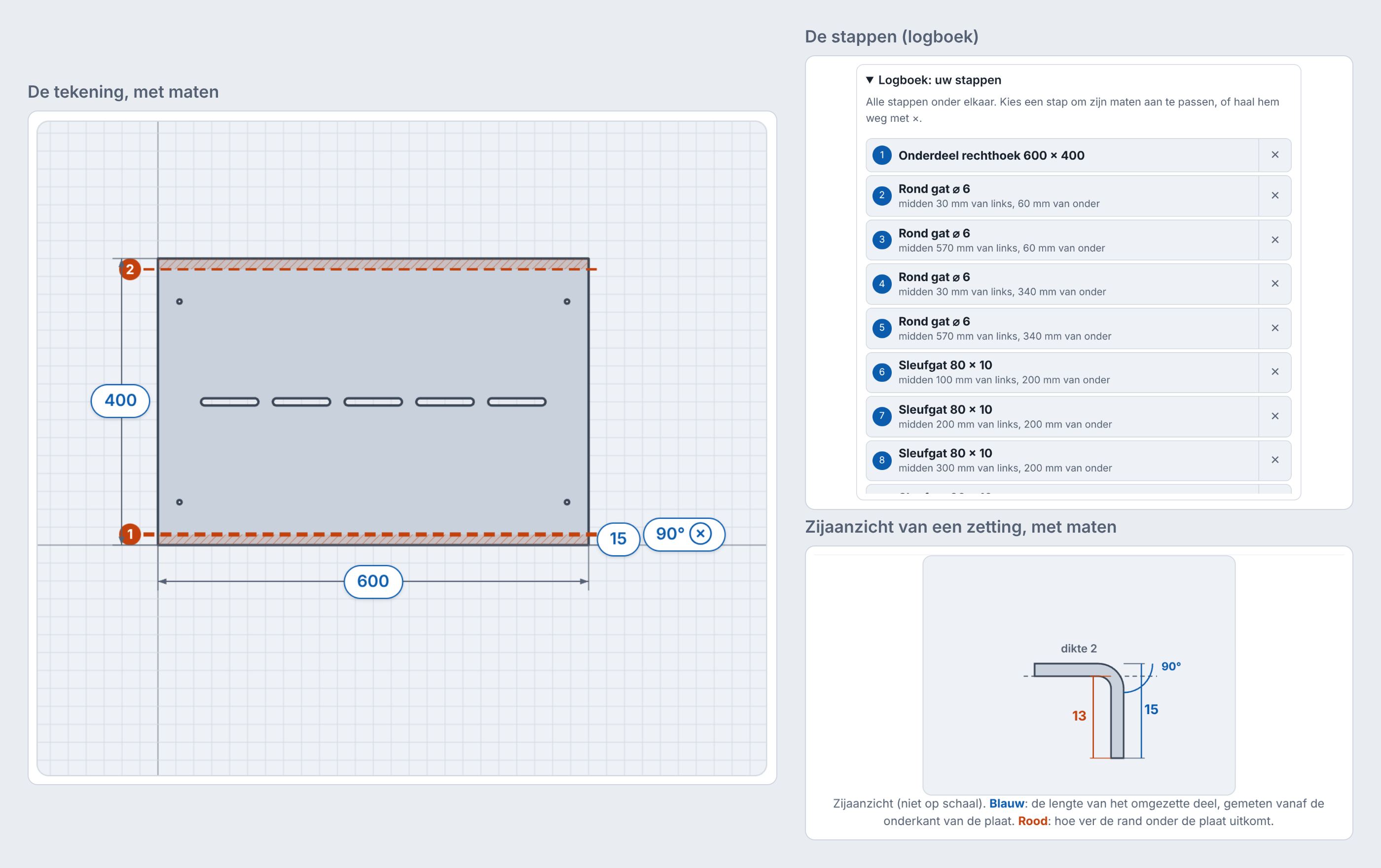

- Teken een rechthoek van 600 × 400 mm: de bovenkant van de kast.
- Voeg vier gaten ⌀ 6 mm toe voor de bevestiging, 30 mm van de zijkanten.
- Teken vijf ventilatiesleuven van 80 × 10 mm in het midden.
- Zet beide lange randen 15 mm omlaag (90°): in 2 mm plaat is de minimale flens 13 mm.
Past dit niet bij uw situatie? Pas het ontwerp zelf aan: open het in de configurator, wijzig de maten, gaten en zettingen, en de prijs volgt uw tekening. Ook de plaat kiest u daar zelf: vlakke plaat of traanplaat, en de legering en dikte die u wilt.
Voorbeelden met prijs
Dit zijn voorbeelden met actuele prijzen, inclusief btw, direct uit onze prijsmodule. Uw onderdeel heeft andere maten: die rekent u in een halve minuut door.
Let op: dit is een voorbeeld en een idee om mee te beginnen, geen gecontroleerd of kant-en-klaar ontwerp. Wij zijn niet verantwoordelijk voor fouten in dit voorbeeld of voor de geschiktheid ervan voor uw toepassing (passing, sterkte, veiligheid, montage). Wij raden u aan uw eigen ontwerp uit te werken in de configurator en alle maten zelf te controleren.
-
Afdekplaat in 2 mm
600 × 400 mm, 5754, 2 mm
Voor een kast of afdekking zonder belasting.
Prijs wordt opgehaald…
-
Bodemplaat in 4 mm
600 × 400 mm, 5754, 4 mm
Dezelfde maat, voor een plaat waar iets op staat.
Prijs wordt opgehaald…
-
Traanplaat 5/6,5 als vrije plank
1000 × 500 mm, Traanplaat 5/6,5
Voor een plaat die tussen draagbalken ligt en vrij overbrugt.
Prijs wordt opgehaald…
Veelgestelde vragen
Welke dikte aluminium plaat voor een afdekplaat?
Meestal 2 tot 3 mm. Is de afdekking groot en niet ondersteund, neem dan 3 mm.
Welke dikte aluminium plaat voor een vloer?
Vlak 4 mm of dikker. Bij traanplaat is 2,5/4 vaak genoeg als de plaat op een vloer of ondergrond ligt; ligt hij vrij tussen draagbalken, dan is 5/6,5 gebruikelijk. Laat de belasting beoordelen als er zware lasten op staan.
Wat is het verschil tussen traanplaat 2,5/4 en 5/6,5?
5/6,5 kan zwaarder belast worden dan 2,5/4, maar weegt ook bijna twee keer zoveel per m². Wij geven geen draagvermogen op; de keuze beoordeelt u zelf, zo nodig met een constructeur.
Is een dikkere plaat altijd beter?
Nee. Het wordt zwaarder en duurder, en een dikkere plaat is lastiger te zetten met een grotere kleinste flens.
Kan ik de dikte laten berekenen?
Nee, wij doen geen constructieberekeningen. Een constructeur stelt de dikte vast; wij snijden en zetten wat u bestelt.
